多用途的美国红枫修剪造型机

目前国内美国红枫造型修剪有两种方式，一种是人工采用剪刀修剪，将美国红枫修剪成塔型、圆锥型、对棱型等，另一种是人工辅助采用汽油机带动锯条往复运动，这种只能作直线运动修剪，修剪简单造型，以上两种修剪方式是现在通用做法，美国红枫在室外生长，叶片附着尘土，人工修剪劳动强度大，尘土直接落到修剪工人身上，通过呼吸进入人体，影响到健康，效率低，且修剪不标准，对于棱型、阶梯型、塔型复杂形状，人工也可修剪，但效率太低。

具体内容

提供一种多用途的美国红枫修剪造型机，通过更换1/4圆环形状以及调节大小尺寸，能够修剪出所需各种形状的美国红枫造型。

工作原理:利于控制电路间歇给推拉电磁铁供电，通电产生磁场吸合，压缩弹簧带动动刀做张开运动，断电磁场消失，弹簧复位带动动刀做闭合运动，修剪频率由磁场线圈响应时间确定。

其技术方案为。

包括小车、汽油发电机、推拉电磁铁、剪刀、1/4圆环，小车的上表面固定安装汽油发电机，小车的下表面固定安装车轮，手柄设置在车轮端面的小车车架上，1/4圆环安装小车的车架上，在1/4圆环上设有多个固定板，工作时，推力作用在手柄上，启动汽油发电机，汽油发电机通过控制电路给推拉电磁铁供电，通电后线圈吸合压缩弹簧，联杆带动动刀向弹簧压缩的方向运动，剪刀张开，断电磁场消失，弹簧向张开的方向运动，联杆带动动刀运动，剪刀闭合，剪刀往复张开和闭合切断枝条修剪美国红枫。

所述的一种多用途的美国红枫修剪造型机，1/4圆环上设有多个固定板，固定板与1/4圆环的切线方向平行，固定板上设有剪刀和推拉电磁铁。

所述的一种多用途的美国红枫修剪造型机，剪刀由动刀和定刀组成，定刀与固定板联接，动刀与推拉电磁铁上设有联杆连接，推拉电磁铁安装在固定板上。

所述的一种多用途的美国红枫修剪造型机，推拉电磁铁由联杆、弹簧和磁场线圈组成 本发明与现有技术相比，具有如下优点。

1、取代人工美国红枫修剪，采用机械修剪，通过更换圆环可修剪出不同的造型美国红枫，修剪造型由圆环上设置的剪刀所确定，圆环有梯型、塔型、圆锥型、多棱型等几种，更换方便。

2、将环带更换成直带条，剪刀水平排列，可做长平面修剪。

3、修剪速度可以调节推拉电磁的响应时间。

4、可改换成工字型修剪器修剪道路两侧的绿化树木，一机多用。附图说明

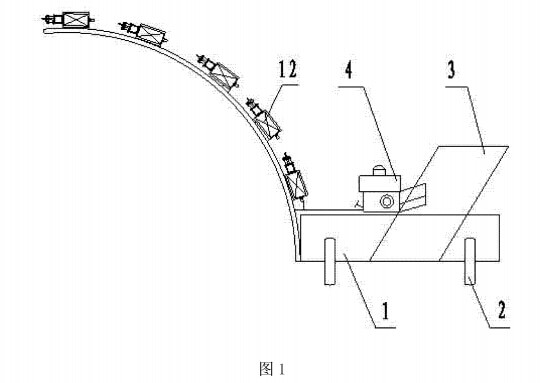

图1是本发明实施例的主视结构示意图。

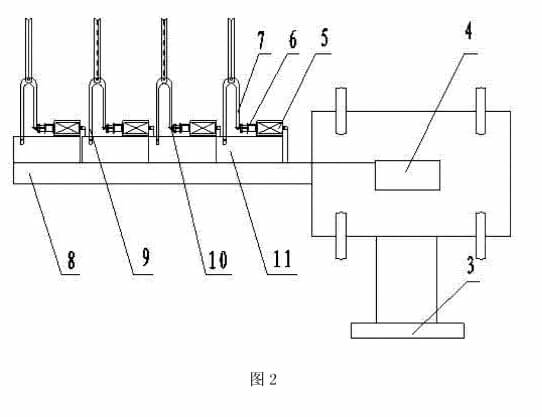

图2是本发明实施例的俯视结构示意图。

其中图中:1、小车2、车轮3、手柄4、汽油发电机5、推拉电磁铁 6、弹簧7、动刀8、1/4圆环9、定刀10、联杆11、固定板12、磁场线圈。

具体实施方式。

在1~2所示的实施例中，一种多用途的美国红枫修剪造型机，包括小车1、汽油发电机4、推拉电磁铁5、剪刀、1/4圆环8，作业前根据要修剪的美国红枫的种类和造型确定选择1/4圆环8形状，安装在小车I的车架上，检查汽油发电机4油料，调节电路的输出频率，小车I的上表面固定安装汽油发电机4，小车I的下表面固定安装转向车轮2，手柄3设置在车轮2端面的小车I车架上，1/4圆环8安装小车I的车架上，与车轮2不在一个端面上，1/4圆环8上设有多个固定板11，固定板11与1/4圆环8的切线方向平行，固定板11上设有多个剪刀和推拉电磁铁5，剪刀由动刀7和定刀9组成，定刀9与固定板11联接，动刀7与推拉电磁铁5上设有联杆10连接，推拉电磁铁5安装在固定板11上，推拉电磁铁5由联杆10、弹簧6和磁场线圈12组成,工作时,推力作用在手柄3上,启动汽油发电机4,汽油发电机4通过控制电路给推拉电磁铁5供电，通电后线圈吸合压缩弹簧6，联杆10带动动刀向弹簧6压缩的方向运动，剪刀张开，断电磁场消失，弹簧6向张开的方向运动，联杆10带动动刀7运动，剪刀闭合，剪刀往复张开和闭合切断枝条修剪美国红枫，推动小车I绕修剪的美国红枫旋转一周修剪完成，修剪造型由1/4圆环8上设置的剪刀排列形状所确定。

以上所述，仅是本发明的较佳实施例而已，并非是对本发明作其它形式的限制，任何熟悉本专业的技术人员可能利用上述揭示的技术内容加以变更或改型为等同变化的等效实施例，凡是未脱离本发明技术方案内容，依据本发明型的技术实质对以上实施例所作的任何简单修改、等同变化与改型，`仍属于本发明型技术方案的保护范围。
